Was sind Rack Server? Eine Definition.

Server Hardware gibt es in unterschiedlichen, standardisierten Abmessungen, auch Formfaktor genannt. Davon ist abhängig, wo die Server eingebaut werden können. Die übliche Unterteilung ist in Rack Server, Blade Server und Tower Server. Eine weitere, neu hinzugekommene Unterteilung ist der Micro Server.

Das Rack

In ein Rack werden Server, Switche, Patchfelder und alle anderen Netzwerkkomponenten eingeschraubt. Das Rack ansich ist erst einmal ein Container, der Komponenten ein standardisiertes Einbausystem bietet. Die standardisierten Abmessungen sind die Breite und die Höhe des Einbaurahmens eines Racks. Das Rack bzw. der Schrank ist die übergeordnete Größe, wo ein Rack Server eingebaut werden kann. Das gängige Maß für Racks ist in der Breite vom 19 Zoll und der Höhe, welche in Höheneinheiten unterteilt wird, festgelegt. In der Breite sind die in ein Rack einbaubaren Komponenten auf die 19 Zoll des Racks festgelegt. Die Höhe der Server und anderer IT-Komponenten kann variieren, meistens verwenden die Server eine ganzzahlige Anzahl von Höheneinheiten. 19" (Zoll) entsprechen ca. 48,3cm. Alle 19" Komponenten passen also in dieses 48,3cm breites Raster hinein. 1 HE (1U) entspricht 4,45cm. Die gängigsten Server und Switche sind 4,45cm oder 8,9cm hoch. Natürlich gibt es auch wesentlich größere Server, z.B. den DL580 mit 4HE. Vereinzelt exitieren auch Komponenten mit halben oder drittel Höheneinheiten.

Der Server im Rack

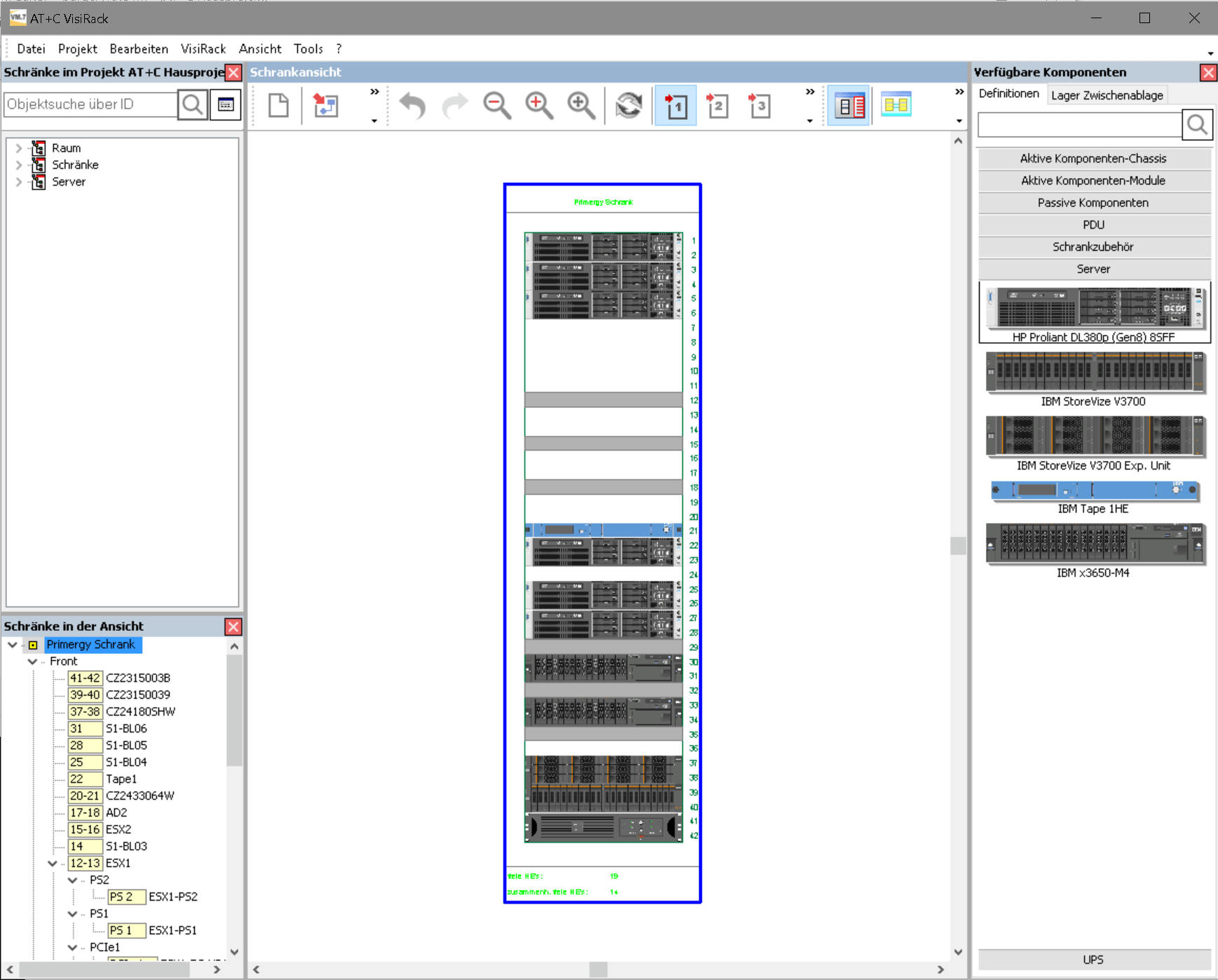

Ein HP DL360 hat z.B. 1 HE, ein HP DL380 hat 2 HE und ist somit doppelt so hoch. In der Breite haben beide 19 Zoll. In der Tiefe können alle Rack Server unterschiedlich sein. Aus diesem Grund gibt es unterschiedlich tiefe Racks, um solche Eingeheiten der Hardware zu berücksichtigen. Wie im Screenshot zu erkennen ist, werden die Rack Server horizontal übereinander in das Rack montiert. Die Befestigung der Server am Einbaurahmen erfolgt mit Schrauben.
